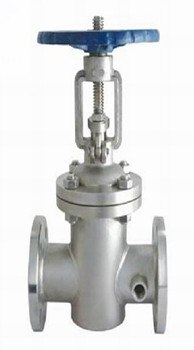

不銹鋼保溫閘閥概述：
不銹鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

應用規范:
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
性能規范
型號 公稱壓力 試驗壓力 適用溫度（℃） 適用介質 保溫套壓力
殼體 密封
BZ41W-16P（R） 1.6 2.4 1.8 ≤350 NITRIC ACID  ≤1.0
硝酸類
BZ41W-25P（R） 2.5 3.8 2.8 ≤350 NITRIC ACID  ≤1.0
硝酸類


主要外形尺寸和連接尺寸

型號 壓力 公稱通徑
DN 尺寸
L D D1 D2 b z-d H D0
BZ41W-16P( H )
P
T
 1.6 40 200 160 125 100 18-3 4-18 310 200
50 250 180 145 120 18-3 4-18 358 240
65 265 195 160 135 20-3 8-18 373 240
80 280 215 180 155 20-3 8-18 435 280
100 300 245 210 185 22-3 8-18 500 300
125 325 280 240 210 24-3 8-23 614 320
150 350 335 295 265 26-3 12-23 674 360
200 400 405 355 320 30-3 12-25 818 400
250 450 460 410 375 30-4 12-25 969 450
300 500 520 470 435 34-4 16-25 1145 560
BZ41W-25P( H )
P
T
 2.5 40 200 160 125 100 20-3 4-18 358 240
50 250 180 145 120 22-3 8-18 373 240
65 265 195 160 135 22-3 8-18 435 280
80 280 230 190 160 24-3 8-18 500 300
100 300 270 220 188 28-3 8-15 614 320
125 325 300 250 218 30-3 8-25 674 360
150 350 360 310 278 34-3 12-25 818 400
200 400 425 370 332 36-3 12-30&nbs
