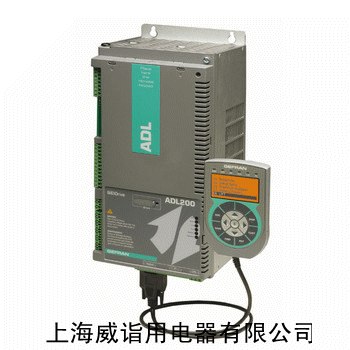

一、           變頻器操作面板說明
BRK      抱閘信號
CNT      運行信號
EN       變頻器使能信號
LIM      變頻器輸出電流達到最大極限電流
A-0       零速
AL       變頻器有故障報警
ESC      返回、取消
SAVE     保存
FIND     參數代碼
RST      設置報警
CUST     顯示10參數修改
DISP      顯示某個目錄下的驅動運行參數
E         確認
▲        上翻
▼        下翻
?        左翻
?        右翻




二、變頻器端口功能說明

L1，L2，L3變頻器的輸入線
U，V，W變頻器的輸出線
+BR1，C  接制動電阻
9Enable）使能信號
8（FWD） 正轉      7（REV）反轉
12（COM） 公共端
5（SPD1）多段速0   4（SPD2）多段速1
3（SPD3）多段速2
56、57（DRIVE OK）故障輸出（標準，可更改）
54、55（BRAKE）抱閘檢測輸出（標準，可更改）
端子與接線說明
一、主線路注意事項
1、制動電阻應接在BR1和C之間，不能接在C和D或者D和BR1之間，如果接錯會損壞變頻器
2、主線路端子在接線時要擰緊，不然會影響變頻器和電機性能，容易產生故障.
控制線路注意事項
采用變頻器內部24V時，需要將變頻器11、12端子接入回路。
當曳引機在安裝與設計相反時，如果要調換方向需要將13，14調換的同時，微機板上A+與A-、B+與B-也要調換。
3接線端子定義可以參考下面接線圖


端子 端子功能 最大值
L1、L2、L3 交流進線電壓 230-15%   460+15%
BR1、C 制動單元
C1、D 直流母線電壓連線 770VDC/1.65  輸出電流
U、V、W 電機連接線


三、可插拔端子（控制回路）分配功能說明
  Terminals StripX1 Function
T1 1 / /
2 BrakeFble 抱閘反饋信號
3 Mlt  spd  S2  默認設置:多段數選擇2
4 Mlt  spd&n
