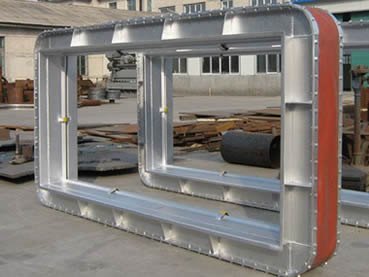

非金屬補償器是由柔性補償件、法蘭或者接管、保溫隔熱材料及螺栓拉桿等構成

非金屬柔性補償器是由柔性補償件、法蘭或者接管、保溫隔熱材料及螺栓拉桿等構成，可以在較小的尺寸范圍內提供較大的軸向、角向和側向位移。特性是無反推力，主體材料為玻璃纖維織物及其涂覆制品，無力的傳遞。使用非金屬補償器可簡化設計，避免使用大的支架，節省大量的材料和勞動力。繼而起到消聲減震（纖維織物和保溫棉本身具有吸聲減震的作用，能有效地減少鍋爐、風機等系統的噪聲和震動）的作用。采用有機硅、氟等高分子材料涂覆處理，具有優良的耐高溫、耐腐蝕和密封性能，安裝維修方便。

技術參數

設計壓力：真空 - 0.1MPa； 設計溫度：-20℃ - 1000℃； 設計形狀：圓形、矩形； 圓形通徑：DN100 - DN8000mm； 矩形尺寸：可定做任意尺寸； 補償量： 軸向±300  、橫向±200（mm）； 連接形式： 法蘭連接和焊接； 非金屬柔性補償器構造：
非金屬柔性補償器結構示意圖
非金屬柔性補償器的剖面
由多層軟質材料組成的蒙皮
蒙皮：蒙皮又名非金屬織物圈帶，由多層的軟質材料組成，是非金屬膨脹節的主要伸縮體，其作用是吸收膨脹量，防止漏氣和雨水的滲漏。 不銹鋼絲網：不銹鋼絲網阻止流通介質中雜物進入膨脹節和阻止膨脹節中絕熱材料的向外散失。 保溫棉：保溫棉是兼顧非金屬膨脹節的保溫和氣密性的雙重作用，具有良好的延伸性和抗拉強度。 隔熱填料層：隔熱填料層是非金屬膨脹節絕熱的主要保證。 機架：機架是非金屬膨脹節的輪廓支架，保證有足夠的強度和剛度，機架的材料應與介質溫度相適應。 擋板：擋板是起導流和保護隔熱層的作用。非金屬補償器材質應與介質溫度相一致。

非金屬柔性補償器的特點

補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a償器。 補償安裝誤差，由于管道連接過程中，系統誤差在所難免，纖維補償器較好的消除安裝誤差。 消聲隔震:纖維織物。保溫棉傳遞的功能，能有效地減少鍋爐，風機等系統的噪聲和震動。 無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。 良好的耐高溫，耐腐蝕性：選用的氟塑料，有機硅材料具有較好的耐高溫和耐腐蝕性能，體輕，結構簡單，安裝維修方便。 密封性好：有比較完善的生產裝配系統，在各種介質作用下，纖維補償器均可保證無泄漏。

非金屬柔性補償器較金屬補償器的優勢

在管道系統中，如果同時存在因溫度變化而引起的熱應力、設備的振動和固定支撐產生的局部應力以及系統安裝偏差產生的應力，采用硬性連接方式，必然會導致管道系統在最薄弱處發生形變或破壞。而如果采用柔性的非金屬補償器，就可以避免這種破壞的發生。這與非金屬補償器特有的運動形式有關。這些運動形式?jīng)Q定了非金屬補償器的多維位移性能。構成柔性非金屬補償器工作主體的彈性元件是非金屬材質，通常是纖維織物，所以又稱織物補償器（膨脹節、伸縮節）。柔性非金屬補償器可以補償多維方向。形式多樣，補償量大，壽命長；能有效的補償或消除安裝誤差；剛度低，彈性反力小；適用溫度范圍高，抗腐蝕性能好；能有效地隔離震動和減小噪音等等。

非金屬柔性補償器的應用

火力發電廠：鍋爐、燃氣輪機排煙系統、除塵系統。 石油化工企業：鍋爐、工業用爐的排煙脫硫裝置，濕、干法的通風道。 鋼鐵廠：高爐、轉爐、排煙等除塵系統。 冶煉廠：燃燒爐等供排氣系統。 水泥廠：窯、集塵、煙塵處理裝置系統。 裝置類：集塵器、吸收塔、空氣加熱器、鼓風機等設備的進出口。 風機廠及在工業中一切具有壓力及要求高度柔軟靈活性，必須安裝膨脹節的地方。
