【詳細說明】

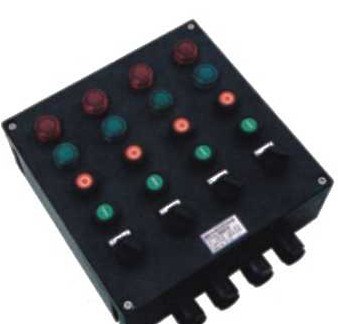

產品名稱:  BXK8050系列防爆防腐控制箱（ⅡC）

適用范圍Application
1區、2區危場所.
IIA、IIB、IIC類爆炸性氣體環境

型號含義

總單元型號含義


主要技術參數

使用類別
 額定工作電壓（Ｖ）
 額定工作電流（Ａ）防護等級防爆標志Ex-mark 防腐等級   進線口螺紋（Ｇ"）Inlet’s thread  電纜外徑（Φ,mm）Ｃable’s outside diameter
AC-3 AC-4  220 380  10 IP65 Exed II CT6  WF2 3/4-1’/2* 10-30


*注：進線口數量與規格，請用戶在訂貨時注明。

產品特點 Features
BXK8050 防爆控制箱適用于交流50Hz、220/380V，直流電壓至
220V的線路中，遠距離集中控制多臺電動機的起動與停止。
控制箱由增安型外殼，隔爆型元件（指示燈、電流表、按鈕、開
關）及接線端子等組成。
外殼采用玻璃纖維增強不飽和聚酯樹脂模壓而成。具有外殼美觀
耐腐蝕，抗靜電耐沖擊及熱急定性好等優良性能。
內裝元件直接卡在標準導軌上，元件上的凸起和導軌上的凹槽保證
了內置元件安裝的確定位置上，元件和元件之間最小中心距離
為42mm.
可鋼管或電纜布線。
該產品有多種變化，可根據用戶提供的電氣原理圖而制作。
符合GB3836-2000，IEC60079標準要求。
*由于控制箱元件布置千變?nèi)f化，具有體元件排列要根據用戶訂貨時提供的電氣原理圖，
共同研究元件排列示意圖或提出要求由我公司進行設計和制造。
BXK8050

外形示意圖


控制箱元件曲型布置圖
